西门子系统
支持 840D SL、828D 系统
前提条件
系统有空闲网口（公司网络 Company Network），以 840D SL 系统为例，使用 X130 端口采集数据， 系统需要开通 102 端口用于通信

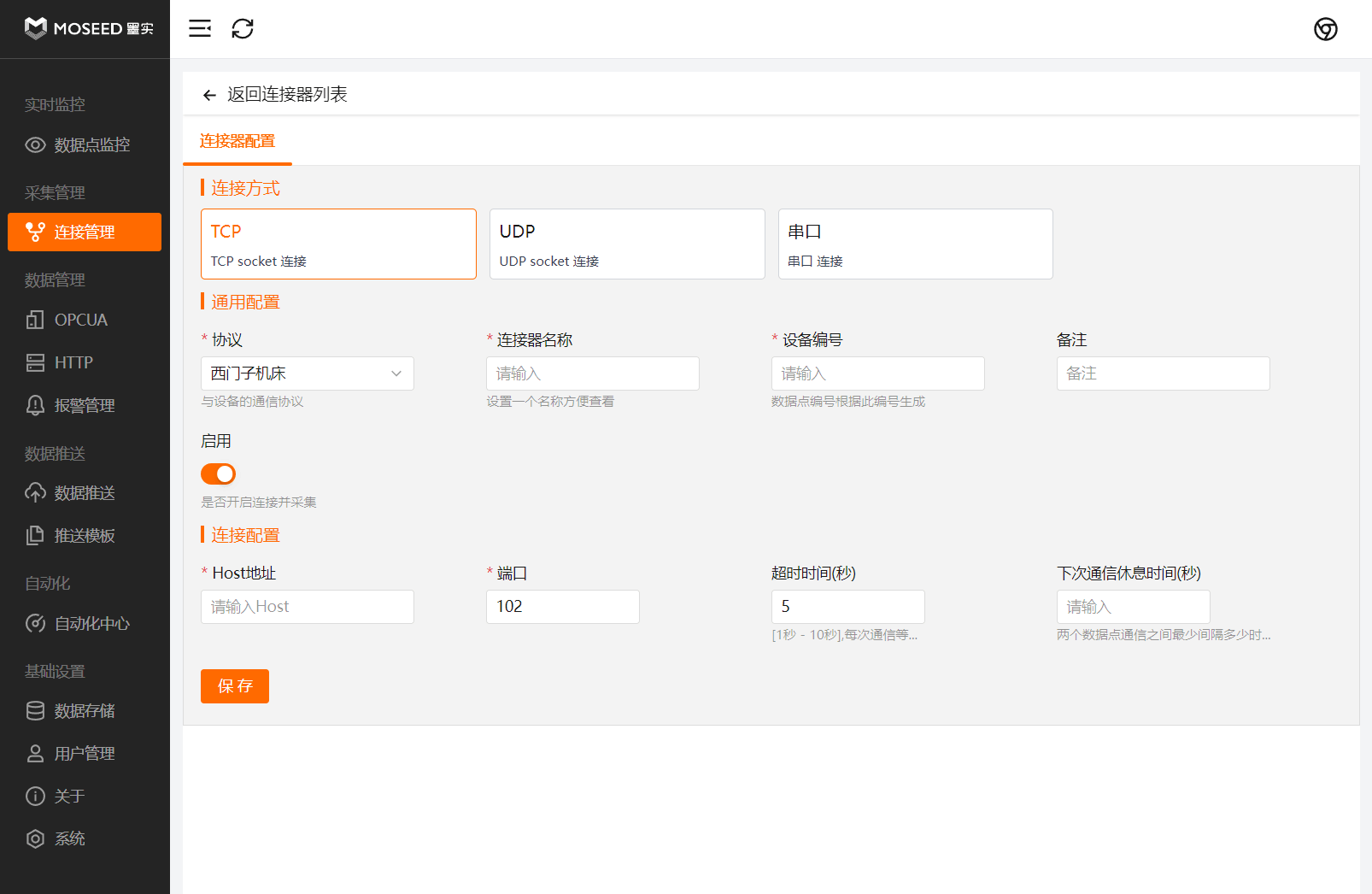

新建连接器
除了 通用字段配置 之外, 另外需要配置
- Host 地址。 即发西门子系统的ip
- 端口。 发那科系统中的端口，一般是 102
- 超时时间（秒）。 单次通讯最多等待多久
- 下次通信休息时间（秒）。 通信之后休息多久采集下一个数据
配置数据点
支持以下数据项目的采集（视设备型号、版本、定制不同等原因，采集项目略有不同）
- 版本信息
- 机床ID
- 机床类型
- 操作模式
- 运行状态
- 实际工件数
- 主轴负载
- X轴负载
- Y轴负载
- Z轴负载
- 进给设定速度
- 进给实际速度
- 进给倍率
- 主轴设定速度
- 主轴实际速度
- 主轴倍率
- 循环时间
- 剩余时间
- 程序名称
- 程序内容
- 轴名称
- 机械坐标
- 相对坐标
- 剩余坐标
- 刀具号
- 刀具半径补偿编号
- 刀具长度补偿编号
- X轴长度补偿
- Z轴长度补偿
- 刀具磨损半径
- 刀沿位置
- 母线电压
- 电机功率
- 电机温度(默认)
- 电流
- 报警数量
- 报警信息(参数:序号)
