三菱NC采集
支持 三菱 M700V、三菱 M800
前提条件
系统有空闲网口。

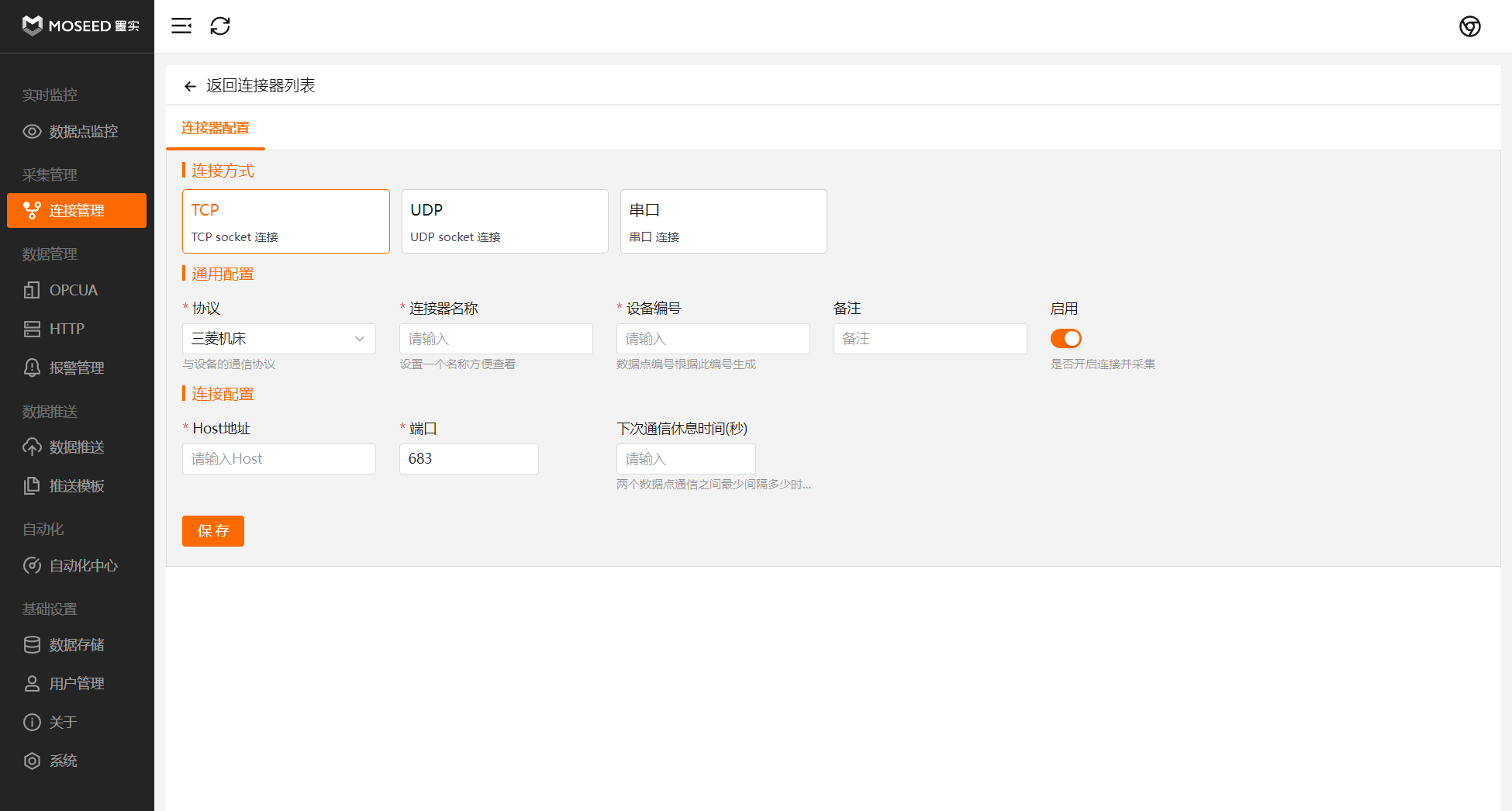

新建连接器
除了 通用字段配置 之外, 另外需要配置
- Host 地址。 即三菱系统的ip
- 端口。 发那科系统中的端口，一般是 683
- 下次通信休息时间（秒）。 通信之后休息多久采集下一个数据
配置数据点
支持以下数据项目的采集（视设备型号、版本、定制不同等原因，采集项目略有不同）
- 工件坐标
- 机械坐标
- 当前位置
- 剩余距离
- 上电时间
- 自动运转时间
- 启动时间
- 加工时间
- 主程序名
- 子程序名
- 程序内容
- 当前刀具号
- 刀补(参数:刀号|类型)
- 主轴转速设定
- 主轴转速
- 主轴转速2
- 主轴转速PLC
- 主轴转速PLC655
- 进给速度设定
- 进给速度实际值
- 主轴倍率
- 主轴倍率PLC
- 进给倍率
- 进给倍率PLC
- 进给倍率PLC2
- CNC类型
- 加工工件数
- 序列号
- 主轴数据-增益
- 主轴数据-速度
- 主轴数据-负载
- 主轴数据-电流
- 主轴数据-温度
- 报警列表
- 运行状态
- 加工模式
- 宏变量（参数:变量号）
