发那科系统
带网口的发那科系统支持通过TCP协议采集数据
前提条件
- 发那科系统已设置ip和端口号
- 发那科系统硬件有空闲网口
- 采集软件所在PC和发那科系统ip网络连通

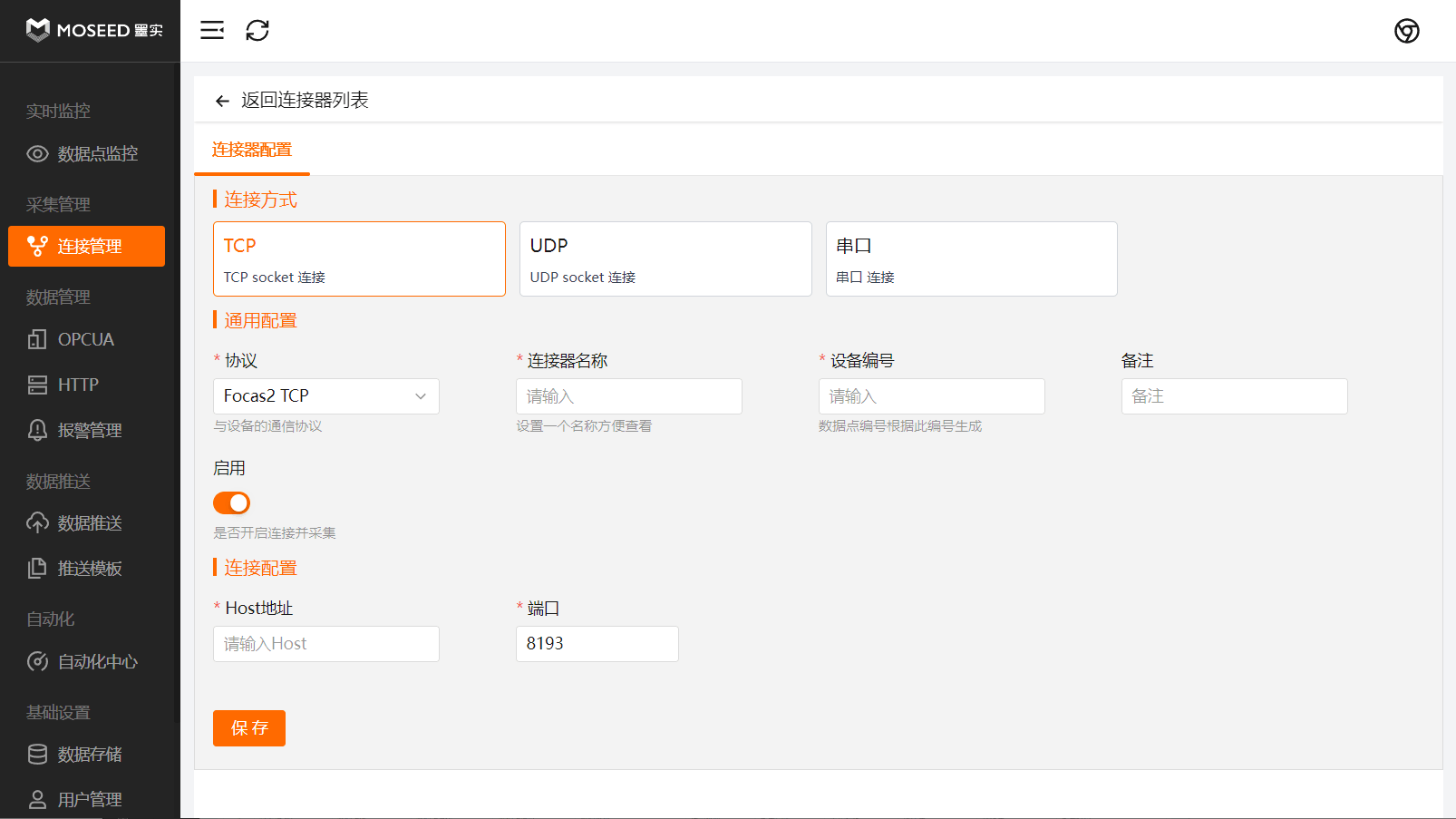

新建连接器
除了 通用字段配置 之外, 另外需要配置
- Host 地址。 即发那科系统的ip
- 端口。 发那科系统中的端口，一般是 8193
配置数据点
支持以下数据项目的采集（视设备型号、版本、定制不同等原因，采集项目略有不同）
- 系统信息
- 主轴实际转速
- 实际进给速度(进给率)
- 主轴负载
- 主轴负载(比例)
- 通电时间(秒)
- 运行时间(秒)
- 加工时间(秒)
- 通用时间(秒)
- 循环时间(秒)
- 加工零件数
- 要求加工件数
- 加工零件总数
- 当前程序号
- 当前程序名
- 当前执行程序序号
- 串行主轴的齿轮比
- 绝对坐标
- 相对坐标
- 机械坐标
- 剩余量
- 读取工件坐标系
- 读取宏程序
- 自动运行状态
- 报警状态
- 报警内容
- 读取最大刀具组号
- 读取刀具寿命
- 读取刀具计数器
- 读取刀偏
