DL/T 645-2007

提示

部分电表支持 Modbus 和 DL/T 645-2007 两种协议，在使用本协议采集之前，请确认电表目前开启的是 DL/T 645-2007 协议

支持的连接方式：

• TCP
• 串口

连接参数

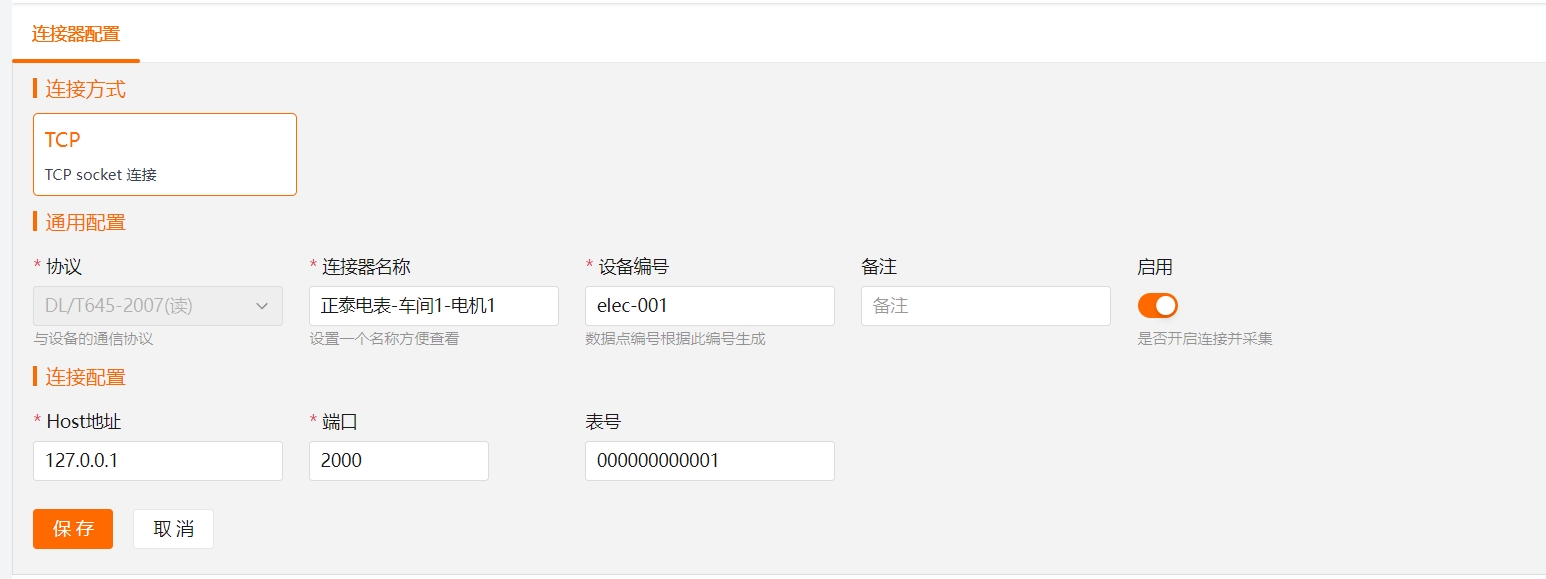

TCP

使用网络连接电表时，如果电表本身没有网口，只有485通信口。您可能需要搭配串口服务器，将485通信转换成TCP通信

Host 地址

串口服务器或者电表的IP地址

端口

串口服务器设置的端口参数或者电表配置的端口参数

表号

如不知道，可不填，下面会介绍如何采集到表号，然后再回来修改此配置

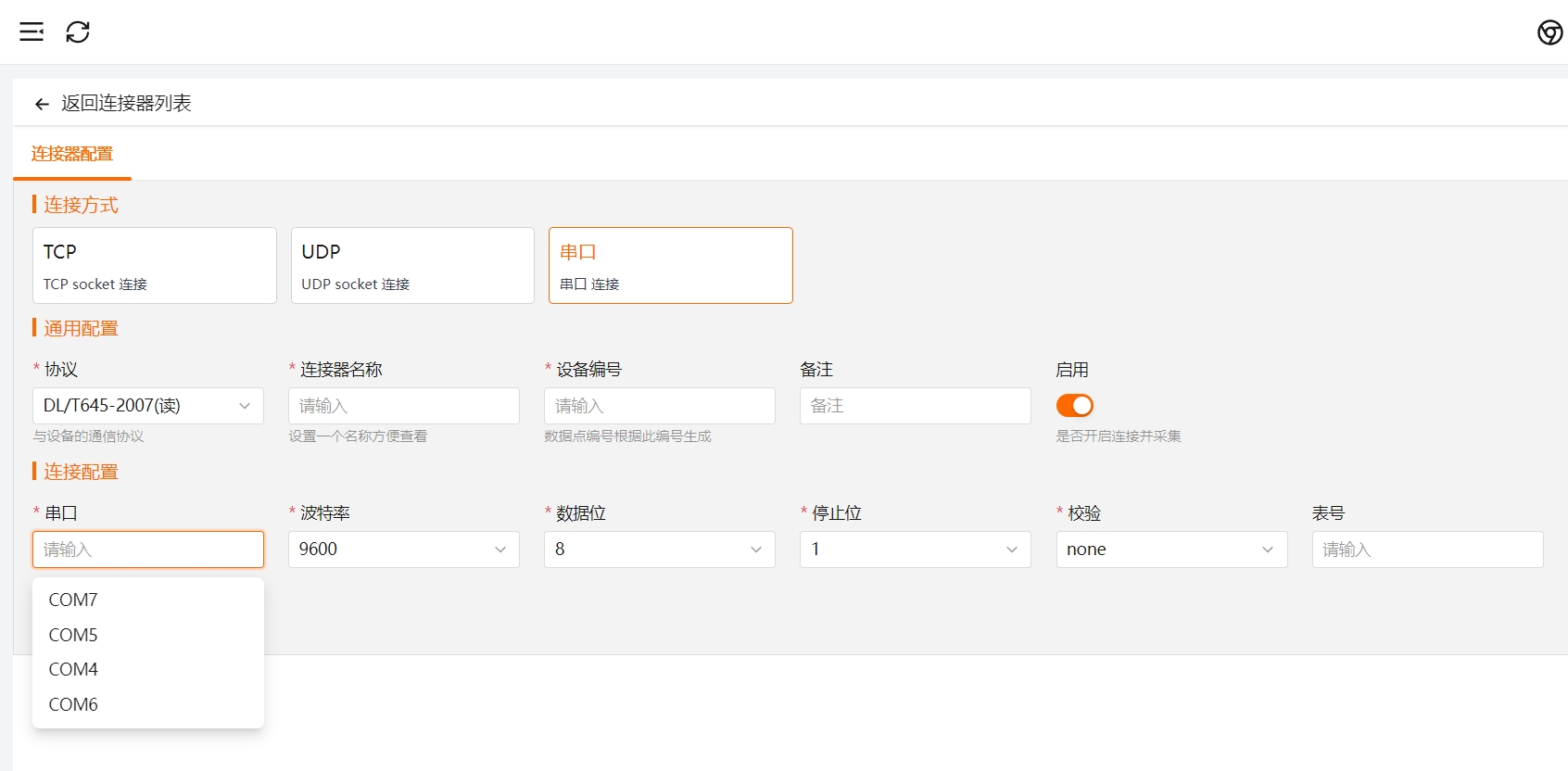

串口

通过串口采集时，先配置串口参数

表号

如不知道，可不填，下面会介绍如何采集到表号，然后再回来修改此配置

提示

在不配置表号的情况下， 只能读取表号，别的数据都读不了

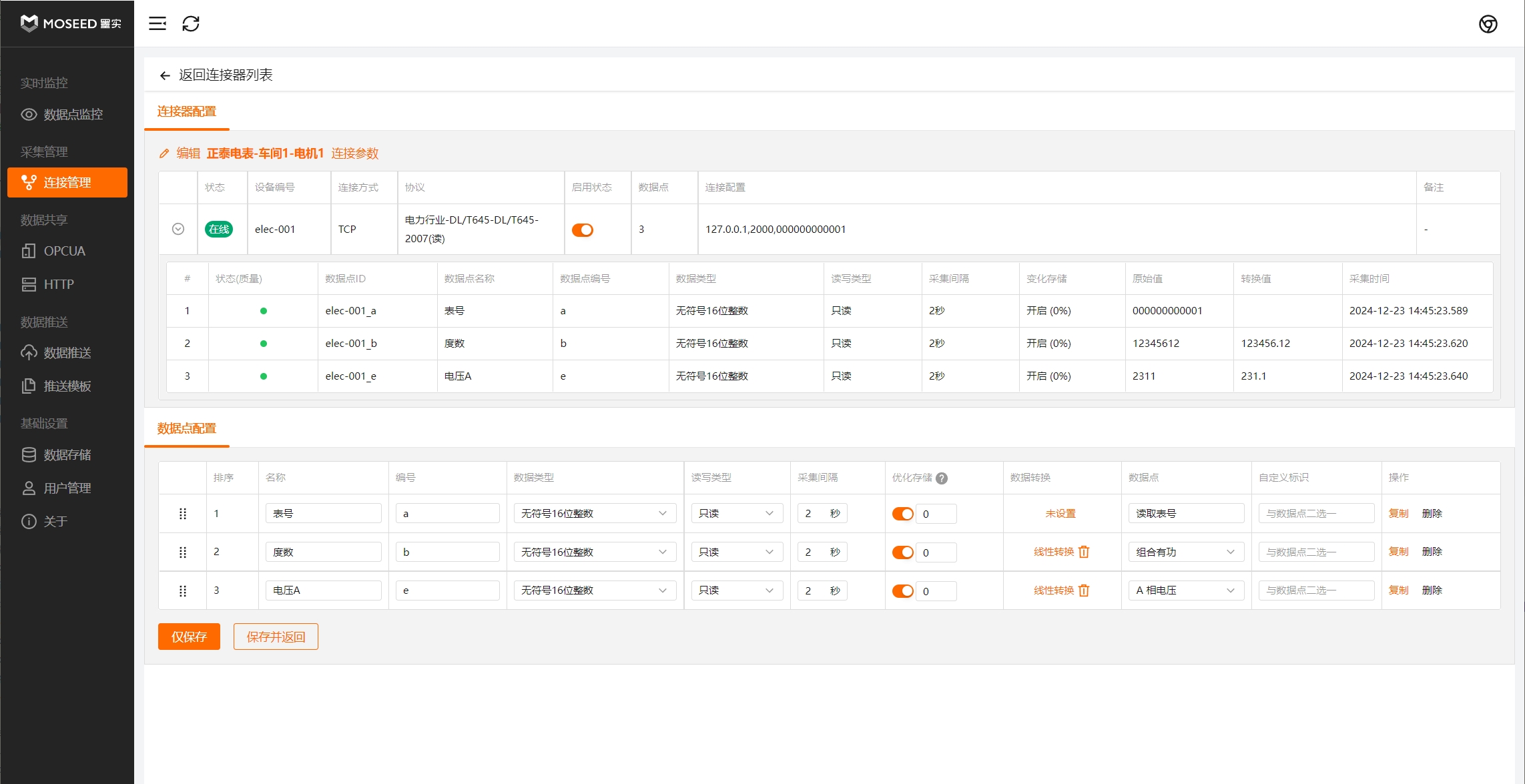

数据点参数

除了 数据点通用参数 之外， DL/T 645-2007 协议的数据点配置具有以下两个参数

数据点

这里可以通过下拉选择框，选择采集的电表数据点。这里可以选择一些常用的采集点位，电流、电压、功率、电能等。

自定义标识（数据编码）

自定义标识是一个16进制的字符串，来自 DL/T645-2007 协议的数据编码附录，配置了此字段， 则前边的 数据点 字段将失效。

表号读取

在读取具体的数据之前，需要在连接器配置中配置表号。如果您不知道表号（电表出厂的铭牌上有表号，但表号支持修改），可以使用数据点读表号的功能，来获取表号。

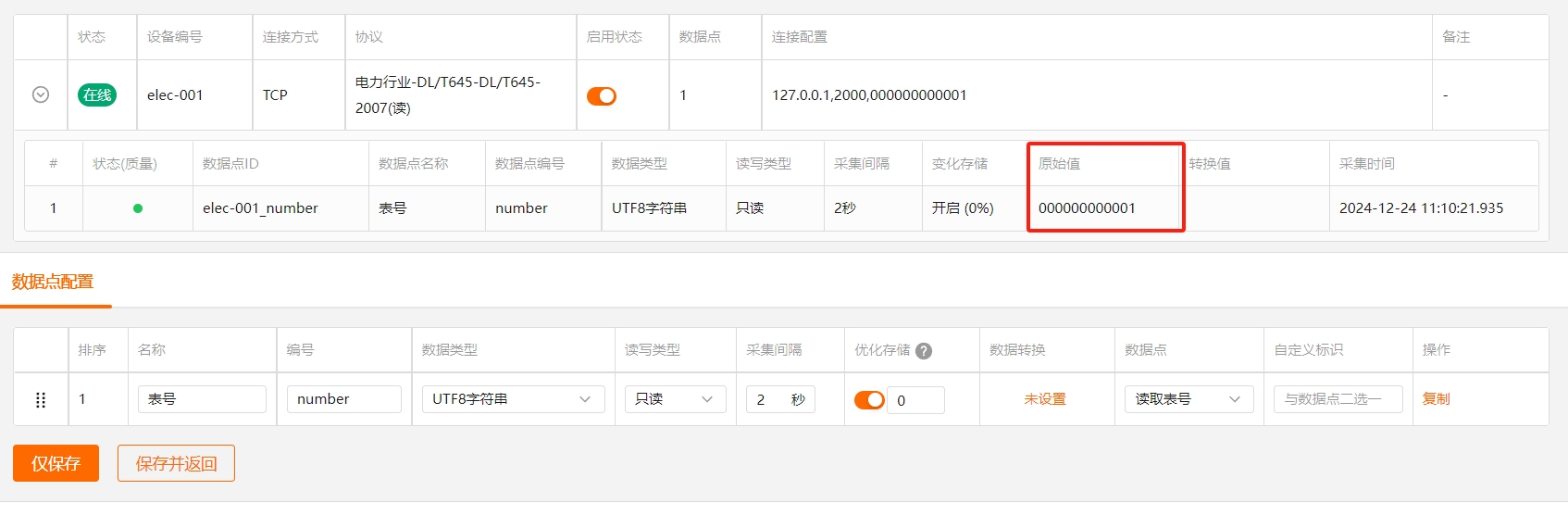

数据点 列选择 读取表号， 然后点击 仅保存

然后展开连接器表格预览子表格，等待一下

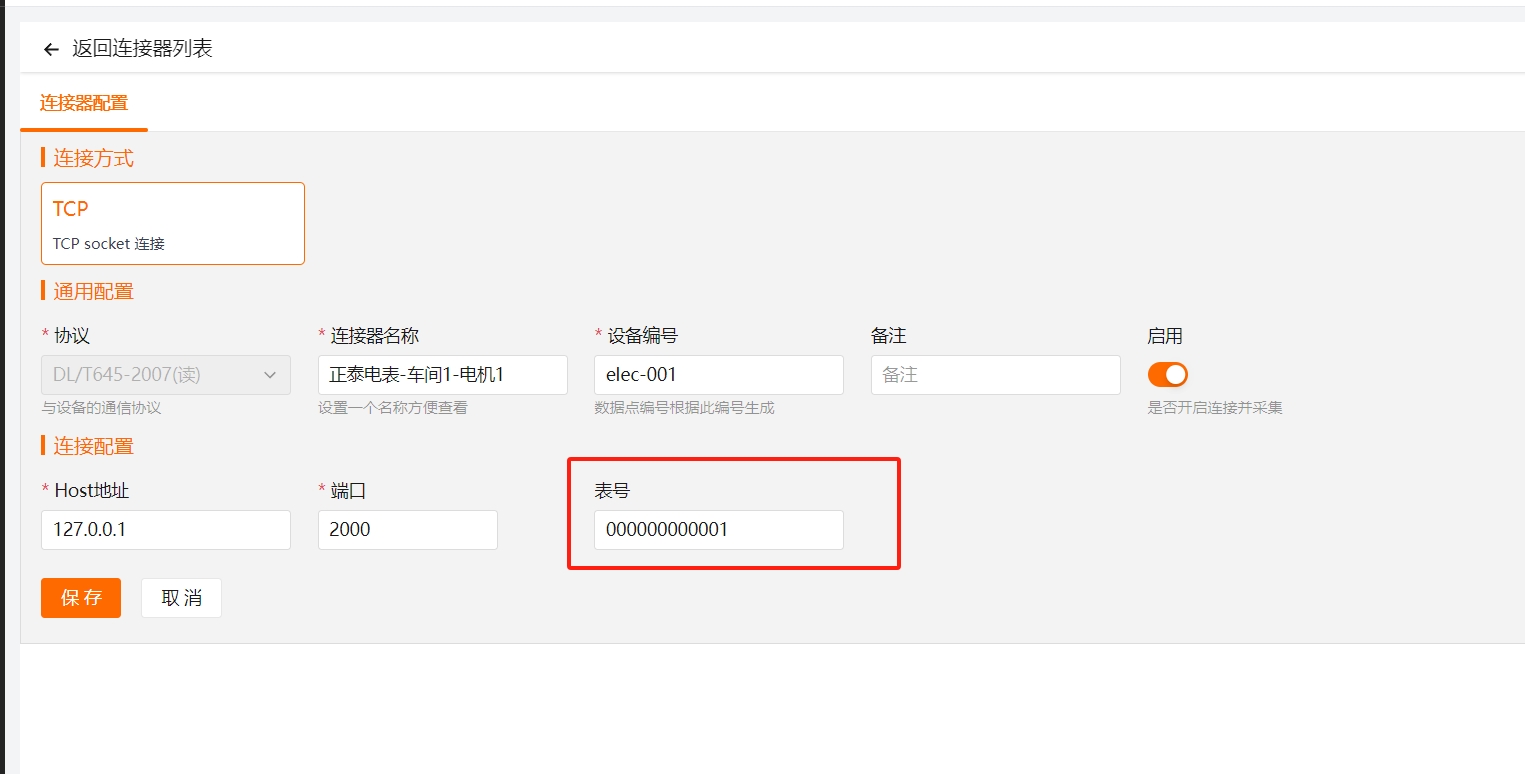

将表号填入连接器配置中，然后就可以采集其他数据点了。

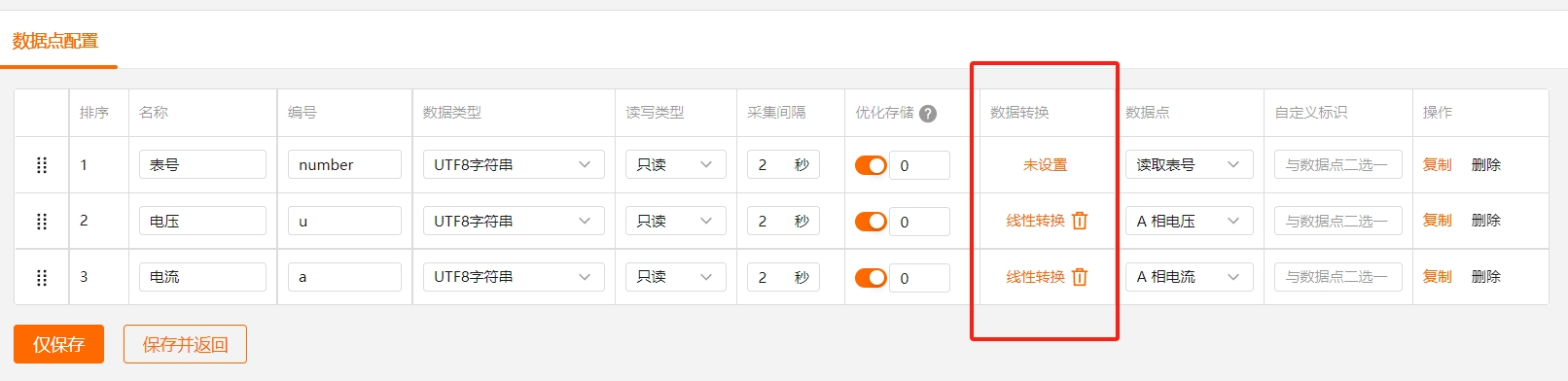

配置数据转换

目前 NodeSCADA 采集电表的协议没有对采集值做转换处理，采集原始值都是字符串。需要自行配置数据转换 常用的数据转换配置：

• 电压。 倍数 0.1 偏移 0 小数位 按需填写
• 电能。 倍数 0.01 偏移 0 小数位 按需填写
• 电流。 倍数 0.001 偏移 0 小数位 按需填写
• 功率。 倍数 0.0001 偏移 0 小数位 按需填写

其他个性化计算数值的需求可参考 计算采集值
