采集第一个数据

接下来我们用NodeSCADA采集西门子S7-200 Smart的当班产量为例，带您快速了解如何采集数据。其中这些字段含义您暂时不了解也没有关系，后面会有章节对这些概念进行详细讲解，现在，您只需要观察这些操作步骤即可，大致了解这个过程。

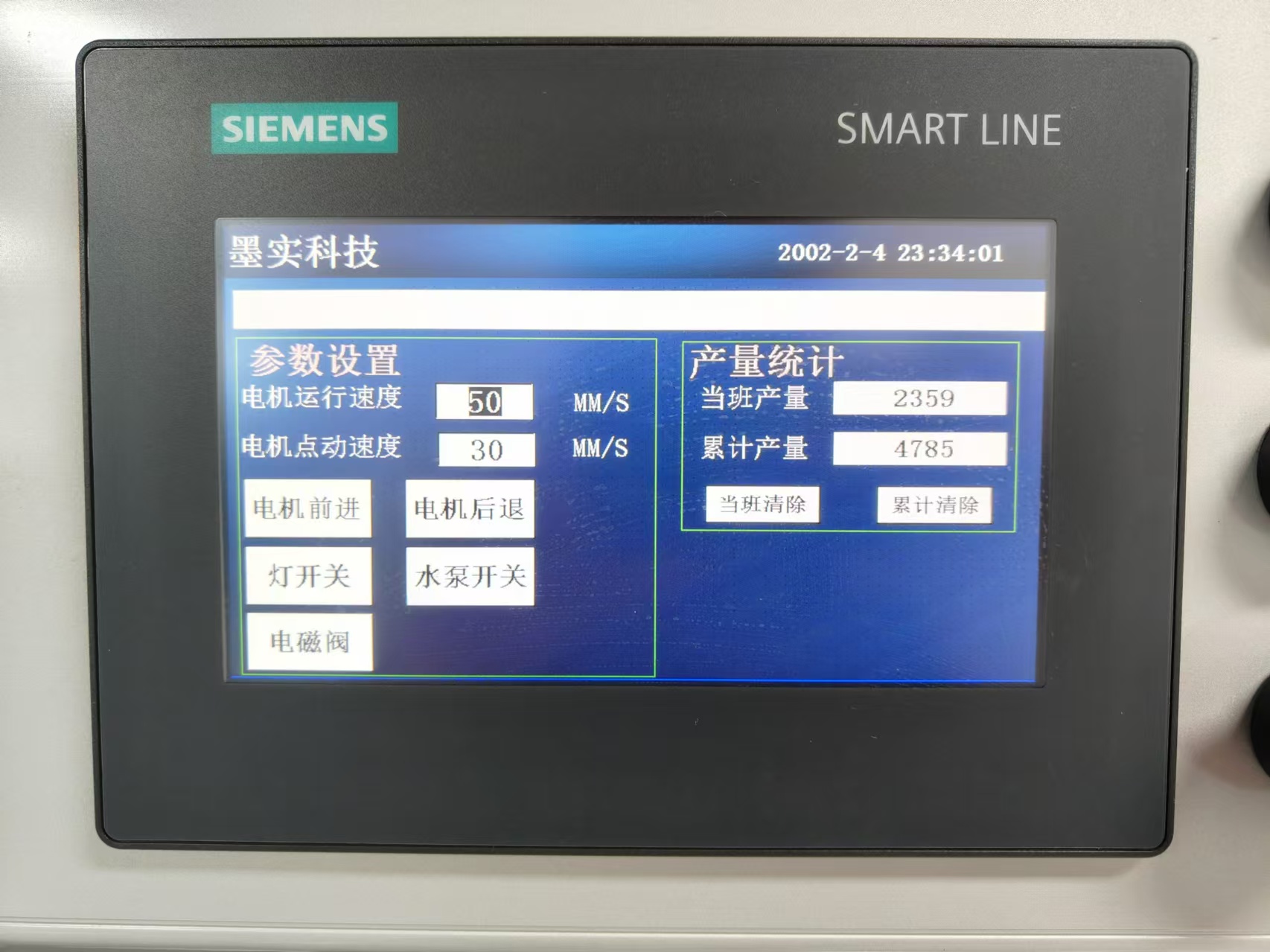

下图是连接到西门子S7-200 Smart PLC的一个显示屏，可以看到其上的当班产量为2359，下面我们来采集这个数据。

以下是一些基本条件：

  • PLC的ip为192.168.0.111，其中开放了 502 端口 且该端口为Modbus协议。
  • PLC站号为1。（如无特殊设置，一般都为1）
  • PLC中有一个产量数据位于V区，数据类型为 32位无符号整数，数据地址为 V1200

建立连接​

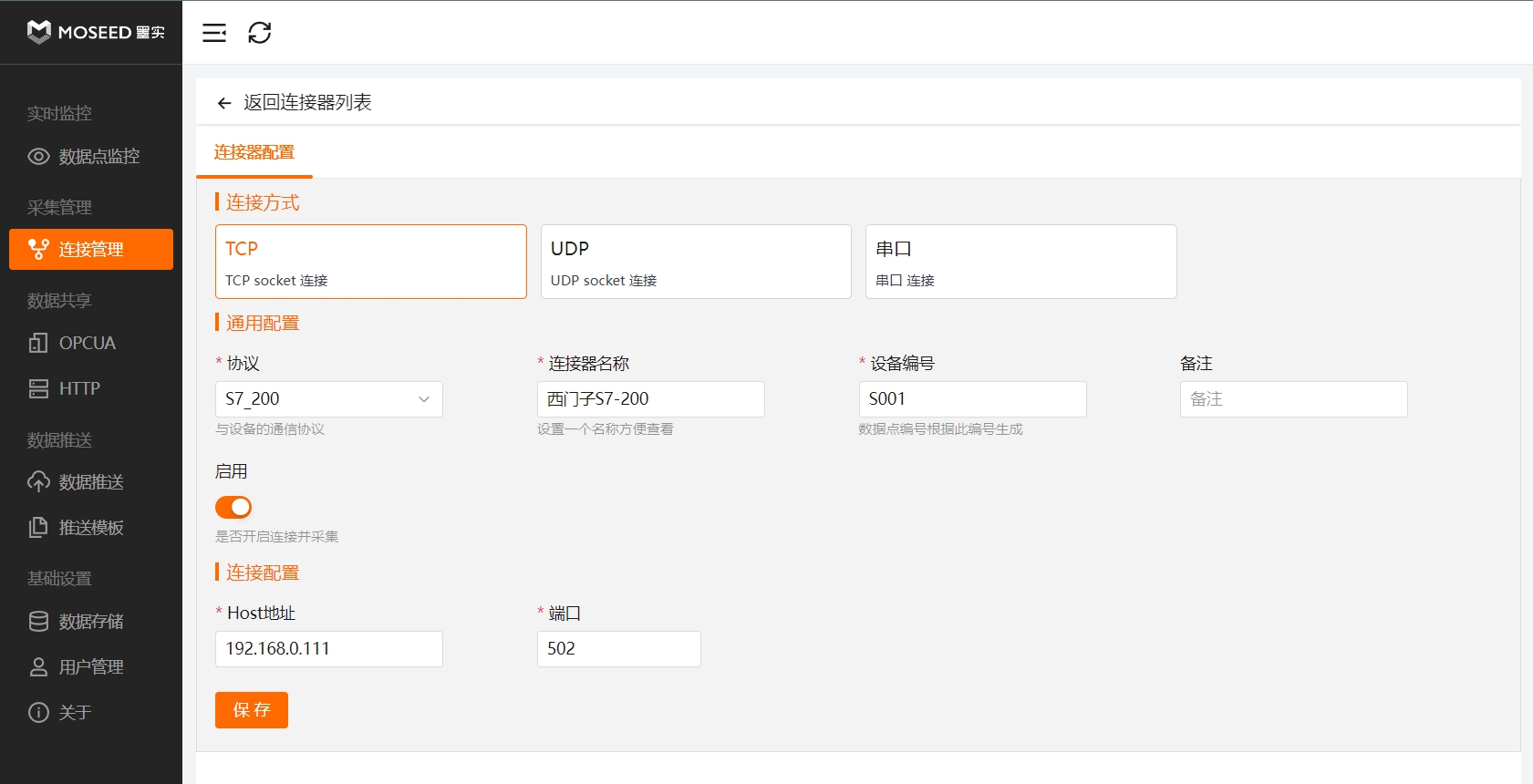

在NodeSCADA左侧菜单中点击 连接管理，并点击左上方的新增按钮，打开新建连接器表单 这个表单主要配置如何连接到PLC。在表单的各字段中输入以下信息：

  • 协议。选择 Modbus系列-西门子-S7_200
  • 连接器名称。 西门子S7-200
  • 设备编号。S001
  • 备注。留空
  • 启用。保持打开
  • Host地址。192.168.0.111
  • 端口。502

添加连接器

点击保存

配置数据点​

连接器配置完成之后，系统自动进入数据点配置页面，这是一个表格，可同时配置多个数据点。
接下来我们将产量数据点配置进去

  • 名称 产量
  • 编号 yield
  • 数据类型 无符号32位整数
  • 读写类型 读写
  • 采集间隔 2秒
  • 优化存储 按钮打开，输入框输入0
  • 数据转换 不设置
  • 站号 1
  • 数据区 V区
  • 地址 1200
  • 字节序 大端模式

添加连接器

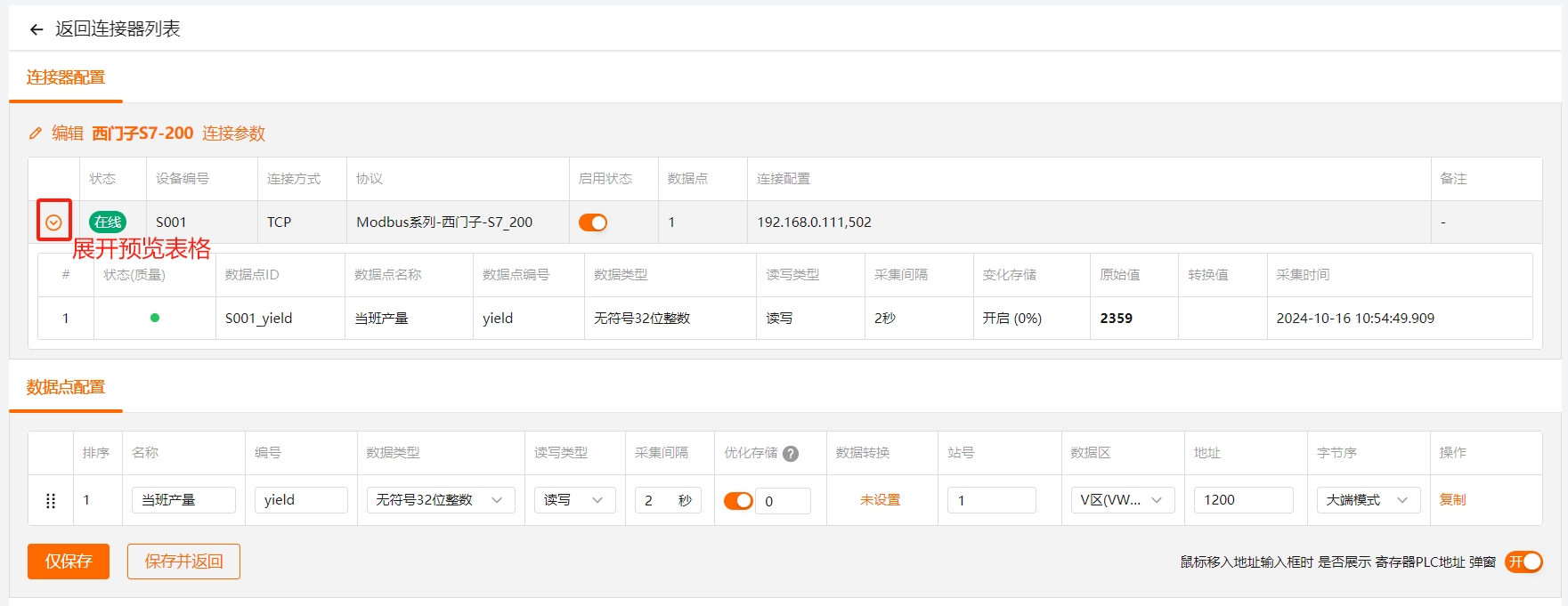

配置完成之后，点击仅保存。然后点击上方的展开按钮，展开预览表格。在表格中可查看实时采集数据

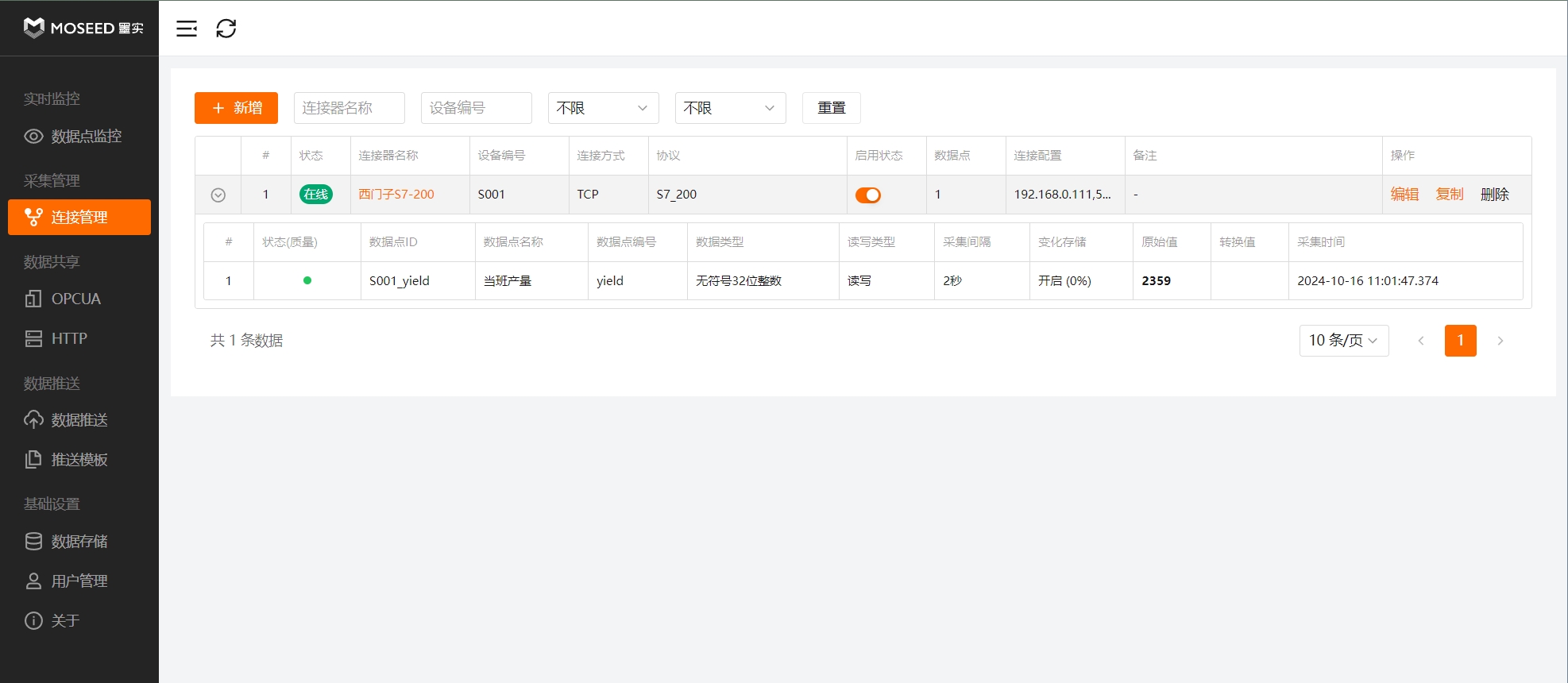

连接器列表​

连接器列表中也可以展开预览表格查看实时数据 连��接器列表

现在我们已经采集到了第一个数据，下面我们来介绍另一个功能 数据监控
